Pratik Monolitik Seramik Kondansatör

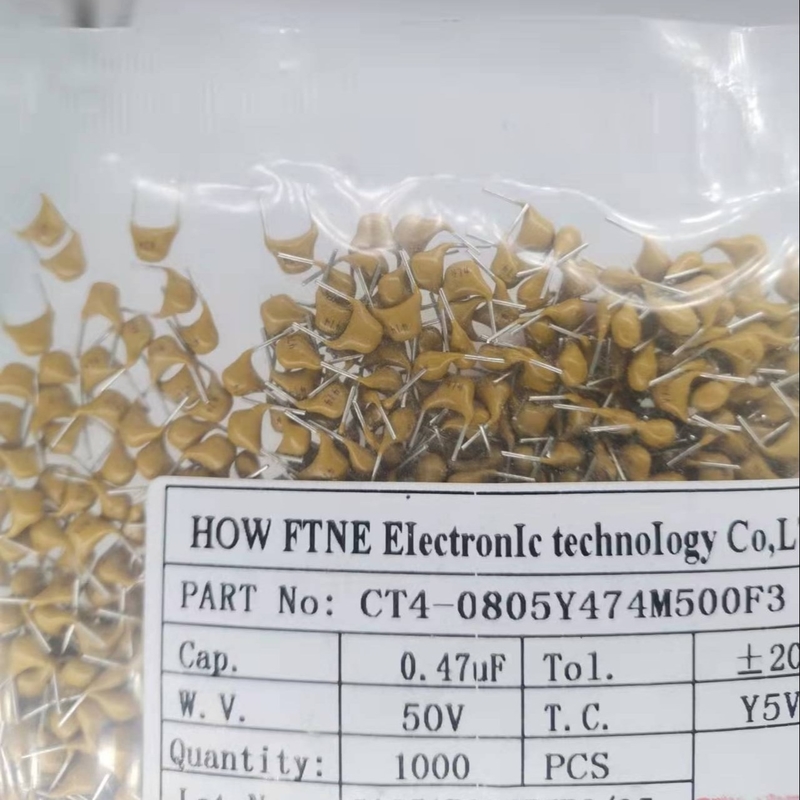

Mlcc 474M/50VDC 470nF 0805 Seramik Kondansatör L4mm

   Monolitik kapasitör 224K, çok katmanlı seramik kapasitör için başka bir isimdir.MLCC olarak anılacaktır.Esas olarak üç bölümden oluşur: seramik ortam, metal elektrot.Metal dış elektrot.Çok katmanlı çip seramik kapasitör, çok katmanlı üst üste bindirilmiş bir yapıdır.Basitçe söylemek gerekirse, birden fazla basit paralel plakaya sahip bir kapasitör birliğidir.Büyük kapasitans, küçük boyut, yüksek güvenilirlik, kararlı kapasitans, yüksek sıcaklık direnci, iyi yalıtım ve düşük maliyet avantajlarına sahiptir.

İşlev:

1.Enerji depolama alışverişi: Şarj etme ve boşaltma süreci boyunca bir elektrik enerjisi üretir ve serbest bırakır.

2.Ayırma (bypass ve kuplaj)

Tek taşlı kapasitör iletken bir gövde olmadığı için, AC'nin düzenli olarak yönlendirilmesiyle gerçekleşir ve her iki uçta da yüklü fenomeni yansıtır, bu nedenle devrede diğer bileşenlerle paralel olabilir, böylece AC aracılığıyla ve dc engellenir, baypas rolünü oynar.

AC devresinde, giriş sinyalinin polaritesinin değişmesiyle tek taşlı kondansatör şarj ve deşarj olur, böylece tek taşlı kondansatörün iki ucunu birbirine bağlayan devre iletim durumunda olur ve kuplaj rolü oynar. .

Genel olarak konuşursak ve birleşik monolitik kapasitör için monolitik kapasitör ile bağlantılı amplifikatör veya işlemsel amplifikatör girişi;Amplifikatörün veya işlemsel yükselticinin emitörüne bağlı tek taşlı kapasitör, baypas tek taşlı kapasitördür.

Her ikisinde de, tip ⅱ tek taşlı kondansatör esas olarak, özellikle 0.1uF kapasitördür.

3.Frekans ayrımcılığı ve filtreleme

AC devrelerinde, çok frekanslı karışık bir sinyal için, parçalarını ayırmak için tek taşlı bir kapasitör kullanabiliriz.Genel olarak, düşük frekanslı sinyallerin çoğunu filtrelemek için makul bir tek taşlı kapasitör kullanabiliriz.Bu esas olarak yüksek frekanslı veya ultra yüksek frekanslı monolitik kapasitördür.

4.Aşırı gerilimin bastırılması

Monolitik kapasitör bir enerji depolama elemanı olduğu için devredeki geçici dalgalanma darbelerini kaldırabilir ve devredeki voltaj dalgalanmalarından oluşan fazla enerjiyi emebilir.Filtreleme esas olarak yüksek frekanslı ürünlere dayanmaktadır.Monolitik kapasitör 224K, MLCC olarak adlandırılan çok katmanlı seramik kapasitör için başka bir isimdir.Esas olarak üç bölümden oluşur: seramik ortam, metal elektrot.Metal dış elektrot.Çok katmanlı çip seramik kapasitör, çok katmanlı üst üste bindirilmiş bir yapıdır.Basitçe söylemek gerekirse, birden fazla basit paralel plakaya sahip bir kapasitör birliğidir.Büyük kapasitans, küçük boyut, yüksek güvenilirlik, kararlı kapasitans, yüksek sıcaklık direnci, iyi yalıtım ve düşük maliyet avantajlarına sahiptir.

Ürün kullanımı:

Her türlü askeri ve sivil elektronik komple makine ve elektronik ekipmanda yaygın olarak kullanılmaktadır.Bilgisayar, telefon, program kontrollü anahtar, hassas ölçüm cihazı ekipmanları, radar iletişimi vb.
