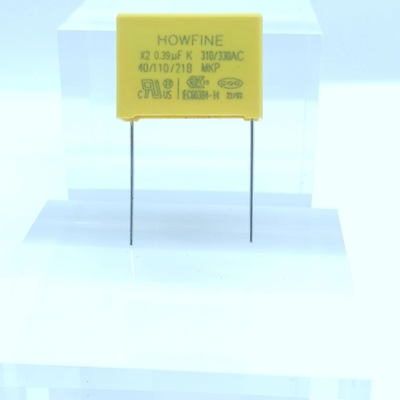

Gerilim Korumalı MPX MKP Metalize Polipropilen Film Kapasitörler X2 0.39uf

MKP/MPXMetalize polipropilen film kondansatör 394k/310V E4 P22.5mm

^{ÜRÜN BİLGİSİ}

 ^Giriş:

 ^{1. Güvenlik Kondansatörleri: Yüksek Kararlılık}

^{2. Endüktif olmayan.}

^{3. Kendini iyileştirme özellikleri.}

^{4. Plastik kasa, epoksi reçine dolgulu, solvente dayanıklı malzemeden yapılmış kutu.}

^{5. Anten kuplajında, satır geçişte ve hat boyunca kullanım için mükemmeldir.Boyutun kritik olduğu uygulama.}

^{6. Test Edilen Standart:IEC384-14, DIN EN 132 400,UL 1414, CSA C22.2}

^{7. Güvenlik Onaylı (UL.ENEC.CQC)}

^{8. Kurşun tel, kalay kaplı tenekeyi benimser ve yangın geciktirici epoksi reçine kullanarak bakır teli sarar.}

^{plastik kabuk içinde kapsülleme, yangın geciktirici performans UL94V-0 sınıfına ulaşır.}

^Özellikler

^{1. Çalışma sıcaklığı: -40°C ~ +110°C}

^{2. Kapasitans aralığı: 0.01uF~3.3uF}

^{3. Kapasitans toleransı±5%(J), ± 10%(K),± %20(M )}

^{4. Anma gerilimi: 310VAC,330VAC}

^{5. Dağılım faktörü: 1KHz'de MAKS %0,1, 25°C}

^{6. Voltaj geçirmez: 2100VDC 1Sn (20°C)}

^{7. Yalıtım direnci:}

^{>30.000MΩ (C≤0.33uF)}

^{>10.000MΩ/ uF (C>0.33uF) AT 25°C}

^{8. Dayanıklılık: 344VAC test voltajı 85'te 1000 Saat uygulanacaktır.°Cbölme.Bu süreçte,}

^{1000VAC 60HZ 0.1Sn süreyle saatte bir kez uygulanır.Testten sonra.ΔC/C≤%10 , ΔDF≤%0.04,}

^{ΔIR≥belirtilen değerin %50'si.}

	1	Küçük boyutlu.
	2	Yüksek stabilite ile geniş sıcaklık, frekans tahriş edici içerik DF.
	3	Yüksek akım, son derece yüksek dielektrik kuvvete dayanır.
	4	Uzun süreli çalışma kararlılığı.
	5	Yangın derecesi:UL94V-0.6.
	6	Kendi kendine iyileşme var.
	7	Güç kaynağı jumper devreleri, baypas, anten bağlantısı ve diğer parazit bölgeleri ile yaygın olarak kullanılır.
	8	Basınca dayanabilir.

^{BOYUT ÖZELLİKLERİ}

Uygulama

hat atlama, anten kuplajı, hat boyunca ve kıvılcım öldürücü devrelerde kullanım için kurşun.
EMI filtresi için kullanılabilir.
Anahtarlamalı güç kaynağı uygulamaları.
İş makineleri cihazları, örneğin: ekleme makineleri, bilgisayar ekranları ve monitörler...
Ev aletleri, örneğin: mikserler, vantilatörler, kahve öğütücüler, DVD oynatıcı, ses ve TV devreleri...
Tristör ve triyak cihazları, örneğin: kısıcılar...

Güvenlik Kondansatörlerinin Test Edilmesi

(1) Elektrolitik kapasitörlerin kapasitesi sıradan sabit kapasitörlerinkinden çok daha büyük olduğundan, JEC güvenlik kapasitörleri ölçüm yaparken farklı kapasiteler için uygun aralıklar kullanmalıdır.Tecrübeye göre, genel olarak, 1~47μF arasındaki kapasitans R×1k dosyasıyla ölçülebilir ve 47μF'den büyük kapasitans, R×100 dosyasıyla ölçülebilir.

(2) Multimetrenin kırmızı test ucunu negatif kutba ve siyah test ucunu pozitif kutba bağlayın.Temas anında, multimetrenin ibresi önce sağa doğru büyük bir sapma saptırır (aynı elektrik potansiyeli bariyeri, kapasite ne kadar büyükse, salınım o kadar büyük olur) ve ardından belirli bir noktada durana kadar kademeli olarak sola sapar. durum.Bu andaki direnç değeri, elektrolitik kapasitörün ters kaçak direncinden biraz daha büyük olan ileri kaçak direncidir.

Pratik deneyimler, elektrolitik kapasitörlerin kaçak direncinin genellikle birkaç yüz kΩ üzerinde olması gerektiğini göstermektedir.Aksi takdirde, düzgün çalışmaz.Test sırasında pozitif ve negatif yönlerde yük yoksa ibre hareket etmez.

Bu, kapasitenin kaybolduğu veya dahili devrenin bozulduğu anlamına gelir;ölçülen direnç küçük veya sıfır ise, kapasitörün büyük bir kaçak akımı olduğu veya arıza nedeniyle hasar gördüğü anlamına gelir.Artık kullanılamaz.

(3) Pozitif ve negatif kutupları bilinmeyen elektrolitik kapasitörler için, karar vermek için yukarıdaki kaçak direnci ölçme yöntemi kullanılabilir.Yani, önce keyfi olarak kaçak direncini ölçün, boyutunu hatırlayın ve ardından direnç değerini ölçmek için sayaç kalemini değiştirin.İki ölçümde direnç değeri büyük olan pozitif bağlantı yöntemidir.

Spesifik olarak, siyah test ucu pozitif kutba, kırmızı test ucu ise negatif kutba bağlanır.Ardından multimetrenin direnç dişlisini ve elektrolitik kapasitörün pozitif ve negatif şarj yöntemini kullanın ve sağa sallanan ibrenin boyutuna göre elektrolitik kapasitörün kapasitesi tahmin edilebilir.
