Ürün ayrıntıları:
|
| Tip: | Seramik Kondansatörler | anma gerilimi: | 2KV |
|---|---|---|---|
| uzunluk: | 3,2 ±0,15 mm | Kapasitans Aralığı (uF): | 100pF ~ 33nF |
| Paket Tipi: | Yüzey Montajı | Kapasitans Toleransı: | ±%10 |
| Kaplama ölçüsü: | 1206(3216M) | Özellik: | tüketim, yüksek frekans devresi |
| Başvuru: | filtre ayrıştırma baypası | Geniş: | 1,6 ±0,15 mm |
| Vurgulamak: | Yüksek Gerilim Seramik Çok Katmanlı Kapasitörler,2KV Seramik Çok Katmanlı Kapasitörler,2KV Monolitik Seramik Kapasitör |
||

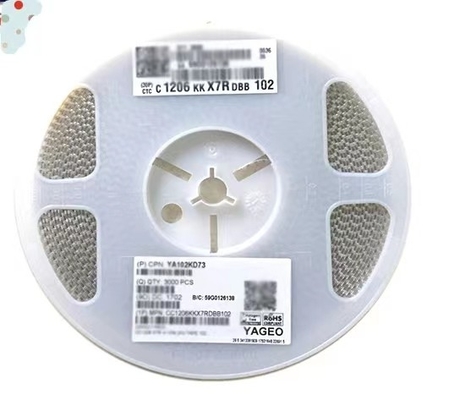

Yüksek voltajlı Seramik Miltilayer Kondansatörler 1206 X7R 102K/2KV
| Spesifikasyona genel bakış | |||||
|
Tanım |
TC kod |
Diziler |
Kapasite aralığı |
Voltaj aralığı |
Boyut |
|
ayrık |
NP0 |
Genel amaç | 0,22 pF ila 33 nF | 16 V - 25 V | 0201, 0402, 0603, 0805, 1206, 1210 |
|
Genel amaç |
0,22 pF - 22 nF |
50 V |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
||
| Orta voltaj | 0,47 pF - 22 nF | 100 V ila 630 V | 0603, 0805, 1206, 1210, 1808, 1812 | ||
|
Yüksek voltaj |
0,47 pF ila 2,7 nF |
1 kV, 2 kV, 3 kV |
1206, 1210, 1808, 1812 |
||
| Yüksek frekans | 0,22 pF ila 8,2 pF | 50 V | 0402, 0603, 0805 | ||
| Mikrodalga | 0,47 pF ila 47 pF | 50 V | 0603, 0805, 1206 | ||
|
X7R |
Genel amaçlı & Yüksek kapasitans |
100 pF ila 22 µF |
6,3 V ila 50 V |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
|
| Orta voltaj | 100 pF ila 1 µF | 100 V ila 630 V | 0603, 0805, 1206, 1210, 1808, 1812 | ||
| Yüksek voltaj | 100 pF ila 33 nF | 1 kV ila 3 kV | 1206, 1210, 1808, 1812 | ||
| Düşük endüktans | 10 nF - 220 nF | 10 V ila 50 V | 0306, 0508, 0612 | ||
|
X5R |
Genel amaçlı & Yüksek kapasitans |
10 nF ila 100 µF |
6,3 V ila 50 V |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
|
| Y5V | Genel amaçlı & Yüksek kapasitans | 4,7 nF ila 47 µF | 6,3 V ila 50 V | 0201, 0402, 0603, 0805, 1206, 1210 | |
|
Güvenlik sertifikası ürün |
NP0 | Yüksek gerilim SC tipi | 2,0 pF ila 470 pF | X1/Y2, X2/Y3 | 1808, 1812 |
| X7R | Yüksek gerilim SC tipi | 150 pF ila 1.5 nF | X1/Y2, X2/Y3 | 1808, 1812 | |
|
C-Diziler |
NP0 | 4C dizileri | 10 pF ila 470 pF | 50 V | 0508, 0612 |
| X7R | 4C dizileri | 180 pF ila 100 nF | 16 V - 50 V | 0508, 0612 | |
| Y5V | 4C dizileri | 10 nF ila 100 nF | 25 V | 0612 | |
| Kasa boyutları | |||||||
| Ayrık kapasitörler - Genel amaçlı | |||||||
|
|
Kasa boyutu tanımı | mm cinsinden boyutlar | |||||
| inç tabanlı | Metrik | L1 | W | L2 / L3 dk | L2 / L3 maks | L4 dk | |
| 0201 | 0603M | 0,6 ±0,03 | 0,3 ±0,03 | 0.10 | 0.20 | 0.20 | |
| 0402 | 1005M | 1.0 ±0.05 | 0,5 ±0,05 | 0.15 | 0.30 | 0.40 | |
| 0603 | 1608M | 1,6 ±0,10 | 0,8 ±0,10 | 0.20 | 0.60 | 0.40 | |
|
0805 |
2012M |
2,0 ±0,10 (1) | 1,25 ±0,10 (1) | 0.25 | 0.75 | 0,55 | |
| 2,0 ±0,20 (2) | 1,25 ±0,20 (2) | 0.25 | 0.75 | 0,55 | |||
|
1206 |
3216 milyon |
3,2 ±0,15 (1) | 1,6 ±0,15 (1) | 0.25 | 0.75 | 1.40 | |
| 3,2 ±0,30 (2) | 1,6 ±0,20 (2) | 0.25 | 0.75 | 1.40 | |||
|
1210 |
3225 milyon |
3,2 ±0,20 (1) | 2,5 ±0,20 (1) | 0.25 | 0.75 | 1.40 | |
| 3,2 ±0,40 (2) | 2,5 ±0,30 (2) | 0.25 | 0.75 | 1.40 | |||
| 1808 | 4520M | 4,5 ±0,40 | 2,0 ±0,30 | 0.25 | 0.75 | 2.20 | |
|
1812 |
4532M |
4,5 ±0,20 (1) | 3,2 ±0,20 (1) | 0.25 | 0.75 | 2.20 | |
| 4,5 ±0,40 (2) | 3,2 ±0,40 (2) | 0.25 | 0.75 | 2.20 | |||
| Kalınlık sınıfları ve paketleme miktarları | ||||||||
|
Tanım |
Beden kodu |
Kalınlık sınıflandırması (mm) | Makara başına miktar |
Miktar toplu durumda |
||||
|
bant genişliği |
180 mm / 7” | 330 mm / 13” | ||||||
| Kağıt | Kabarcık | Kağıt | Kabarcık | |||||
|
ayrık kapasitörler |
0201 | 0,3 ±0,03 |
8 mm |
15 000 | --- | 50 000 | --- | --- |
| 0402 | 0,5 ±0,05 | 10 000 | --- | 50 000 | --- | 50 000 | ||
| 0603 | 0,8 ±0,1 | 4 000 | --- | 15 000 | --- | 15 000 | ||
|
0805 |
0,6 ±0,1 | 4 000 | --- | 20 000 | --- | 10 000 | ||
| 0,85 ±0,1 | 4 000 | --- | 15 000 | --- | 8 000 | |||
| 1,25 ±0,2 | --- | 3 000 | --- | 10 000 | 5 000 | |||
|
1206 |
0,6 ±0,1 | 4 000 | --- | 20 000 | --- | --- | ||
| 0,85 ±0,1 | 4 000 | --- | 15 000 | --- | --- | |||
| 1.00 / 1.15 ±0.1 | --- | 3 000 | --- | 10 000 | --- | |||
| 1,25 ±0,2 | --- | 3 000 | --- | 10 000 | --- | |||
| 1,6 ±0,15 | --- | 2 500 | --- | 10 000 | --- | |||
| 1,6 ±0,2 | --- | 2000 | --- | 10 000 | --- | |||
|
1210 |
0,6 / 0,7 ±0,1 | --- | 4 000 | --- | 15 000 | --- | ||
| 0,85 ±0,1 | --- | 4 000 | --- | 10 000 | --- | |||
| 1,0 ±0,15 | --- | 3 000 | --- | 10 000 | --- | |||
| 1,15 ±0,1 | --- | 3 000 | --- | 10 000 | --- | |||
| 1,15 ±0,15 | --- | 3 000 | --- | 10 000 | --- | |||
| 1,25 ±0,2 | --- | 3 000 | --- | --- | --- | |||
| 1,5 ±0,1 | --- | 2000 | --- | --- | --- | |||
| 1,6 / 1,9 ±0,2 | --- | 2000 | --- | --- | --- | |||
| 2,0 ±0,2 | --- | 2 000 / 1 000 | --- | --- | --- | |||
| 2,5 ±0,2 | --- | 1 000 / 500 | --- | --- | --- | |||
|
1808 |
1,15 ±0,15 |
12 mm |
--- | 3 000 | --- | --- | --- | |
| 1,25 ±0,2 | --- | 3 000 | --- | --- | --- | |||
| 1,35 ±0,15 | --- | 2000 | --- | --- | --- | |||
| 1,5 ±0,1 | --- | 2000 | --- | --- | --- | |||
| 1,6 ±0,2 | --- | 2000 | --- | 8 000 | --- | |||
| 2,0 ±0,2 | --- | 2000 | --- | --- | --- | |||
|
1812 |
0,6 / 0,85 ±0,1 | --- | 2000 | --- | --- | --- | ||
| 1,15 ±0,1 | --- | 1000 | --- | --- | --- | |||
| 1,15 ±0,15 | --- | 1000 | --- | --- | --- | |||
| 1,25 ±0,2 | --- | 1000 | --- | --- | --- | |||
| 1,35 ±0,15 | --- | 1000 | --- | --- | --- | |||
| 1,5 ±0,1 | --- | 1000 | --- | --- | --- | |||
| 1,6 ±0,2 | --- | 1000 | --- | --- | --- | |||
| 2,0 ±0,2 | --- | 1000 | --- | --- | --- | |||
|
Düşük endüktans |
0306 | 0,5 ±0,1 |
8 mm |
4 000 | --- | 15 000 | --- | --- |
| 0508 | 0,85 ±0,1 | 4 000 | --- | 15 000 | --- | --- | ||
| 0612 | 0,85 ±0,1 | 4 000 | --- | 15 000 | --- | --- | ||
|
diziler |
0508 | 0,6 ±0,1 | 4 000 | --- | --- | --- | --- | |
| 0612 | 0,8 ±0,1 | 4 000 | --- | --- | --- | --- | ||
